4 רצועות צר גבוהות מתגלגלות הפיכות

מפעלי הגלגול GRM-S 4 גבוהים ברצועה צרה הפיכה ממפעל GRM Rolling Mill מיועדים עבורגלגול מדויק של רצועות צרות מתחת לרוחב 140 מ"מ. מצויד במבנה גלגול הפיך, PLC, מסך מגע ומערכת בקרת סרוו, הטחנה מאפשרת גלגול רב-מעבר של חומרי פס חריצים עם דיוק עובי מעולה, שטוחות פס ואיכות קצה. זהו פתרון אידיאלי עבור יישומים בעלי ערך גבוה הדורשים גם דיוק וגם גמישות בייצור.

שלח שאילתה

תיאור מוצר

טחנות היפוך עם סטנד יחיד של GRM מתאימות לגלגול מדויק של חומרים שונים כולל פלדת סיליקון, נירוסטה, סגסוגות אלומיניום וסגסוגות טיטניום. מצב הגלגול הפיך מאפשר תזמון מעבר גמיש בהתאם לתכונות החומר ועובי היעד.

עם פריסה קומפקטית ויחס עלות-ביצועים גבוהים, הטחנה מתאימה במיוחד לייצור אצווה קטן עד בינוני, יישומי מו"פ ועיבוד ריבוי מפרטים.

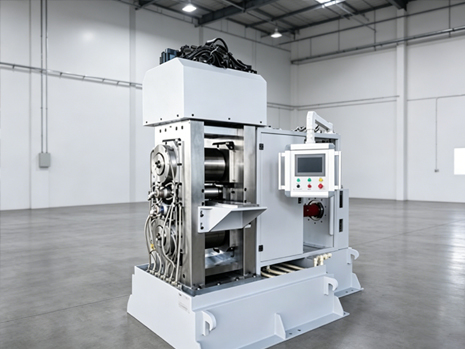

4-high narrow strip reversing mill overview

4-high reversing mill main unit with work and backup rolls

Narrow strip reversing mill for stainless steel rolling

Silicon steel narrow strip rolling on 4-high reversing mill

Aluminum alloy narrow strip reversing rolling

חומרים ישימים

רצועות סגסוגת כסף וכסף

פסי סגסוגת אלומיניום

פסי חיפוי על בסיס אלומיניום

פסי נירוסטה

פסי פלדת סיליקון

סגסוגת טיטניום ורצועות בחיפוי טיטניום

תְצוּרָה

פלטפורמת קליטה אחת הן בצדי הכניסה והן בצדי היציאה

יחידה ראשית של טחנת גלגול מתגלגלת בגובה 4 גבוה

גלילים עליונים ותחתונים מונעים באופן עצמאי לגלגול אסינכרוני

מערכת בקרה משולבת PLC + HMI + Servo

Silver alloy and titanium strip rolling on narrow strip mill

נתונים טכניים

סוג מעמד	טחנת היפוך 4-גבוהה יחידה
עובי קלט	0.5 - 10 מ"מ
עובי פלט	0.2 - 0.8 מ"מ
רוחב רצועה	100 - 140 מ"מ
סובלנות עובי	±0.015 מ"מ
שימון מסבים	שימון שמן אוטומטי במעגל סגור
קוטר גליל גיבוי	Φ300 × 200 מ"מ
קוטר גליל עבודה	Φ120 × 200 מ"מ
מהירות עיצוב	0 – 0.4 מ'/שניה
כוח מתגלגל	≥ 80 T

יתרונות

עיצוב מתגלגל הפיך

בקרת מעבר גמישה עבור חומרים וטווחי עובי שונים.

בקרת דיוק גבוהה

4 טחנות הגלגול הצרות וההפיכות גבוהות מצוידות בהנעת סרוו מלאה ומערכת בקרת PLC, ומשיגות דיוק בעובי של עד ±0.015 מ"מ.

עיצוב עמדת מיל קומפקטית

פריסת סטנד בודד עם טביעת רגל קטנה, אידיאלית לייצור אצווה קטנה ובינונית עם מפרטי מוצר מרובים.

אפשרויות

מערכת חימום גלילים אלקטרומגנטית (150-250 מעלות צלזיוס)

מאפשר מעבר בין מצבי גלגול קר לגלגול חם.

מבנה המרה 4-גבוה עד 2-גבוה

שמור ליישומים עתידיים להרחבת תהליכים ויישומים חמים.

שאלות נפוצות

ש1: מהו רוחב הרצועה המרבי?

GRM: רוחב הפס המרבי הוא 140 מ"מ, המיועד ליישומי גלגול פסים צרים מדויקים.

ש 2: האם הטחנה יכולה לעבד פלדת אל חלד וסיליקון?

GRM: כן. 4 מפעלי הגלגול הצרים והגבוהים שלנו הפיכים מתאימות במיוחד לחומרים קשים לגלגול כגון נירוסטה ופלדת סיליקון.

ש 3: האם הטחנה יכולה לעבוד עם קווי חישול או כבישה?

GRM: כן. GRM יכולה לספק פתרונות משולבים לרבות קווי חישול, מערכות כבישה וציוד לטיפול בסליל.

GRM מתמחה בפתרונות גלגול פסים צרים מדויקים, ומספקת ציוד עם דיוק, אמינות ויעילות גבוהה. בנוסף למפעלי היפוך של מעמד יחיד, אנו מציעים גם מפעלי גלגול קומפקטיים מרובי עמדות, קווי גלגול רציפים ומערכות עיבוד מתכת מותאמות אישית.
פנו אלינו עוד היום לקבלת פתרון גלגול מותאם לדרישות החומר והייצור שלכם.
