מכונת סרט PV סולארית

פתרונות ייצור תיל שמש ו-MBB

GRM מספקת פתרונות ייצור מלאים עבורסרט חיבור PV, סרט פס פס PV וייצור חוטים עגולים MBB. תיק הציוד שלנו מכסה גלגול מדויק, חישול, פחחות, טיפול משטח ומערכות סליל אוטומטיות, התומכים בייצור מוליכים בעלי ביצועים גבוהים עבור מודולים פוטו-וולטאיים מודרניים.

פתרונות GRM, שעוצבו לאיכות יציבה, בקרת מימדים מדויקת והפעלה אמינה לטווח ארוך, עוזרים ליצרנים לעמוד בדרישה ההולכת וגוברת לטכנולוגיות חיבור בין תאים סולאריים ביעילות גבוהה.

פתרונות ציוד מלאים עבור מוליכים סולאריים

סרט PV Interconnect

פס PV

MBB עגול חוט

סרט חיבורמעביר זרם בין תאים סולאריים,סרט פסאוסף ומעביר זרם לתיבת החיבורים, תוך כדיחוט עגול של MBBמאפשר יעילות גבוהה יותר של מודול על ידי הפחתת הפסדי הצללה.

מוליכים אלה ממלאים תפקיד קריטי בתפוקת הספק, אמינות וביצועי מודול לטווח ארוך.

כיצד מיוצרים מוליכים סולאריים

GRM מספקת פתרונות ייצור מלאים לייצור מוליכים סולאריים. ציוד GRM מכסה את זרימת העבודה המלאה של הייצור מגלגול וחישול דיוק ועד הכנת חומרי נחושת פחחות וסליל ועד סרטי PV מוגמרים ומוצרי חוטי MBB.

תהליך הייצור המשולב מבטיח דיוק ממדי, איכות ציפוי יציבה ויעילות ייצור גבוהה.

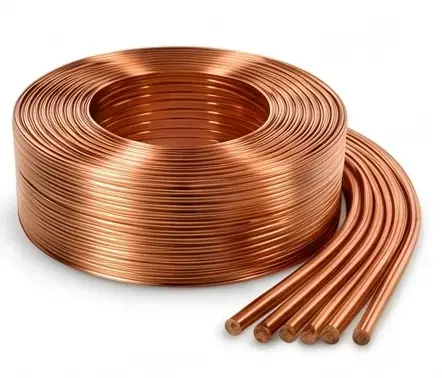

חומר נחושת גולמי

מוט נחושת בטוהר גבוה כחומר הגלם

מוט נחושת

חוט נחושת

→

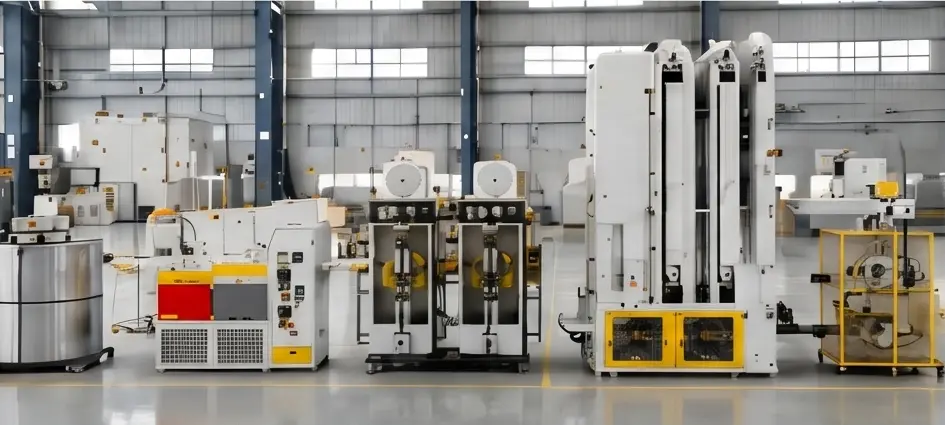

ציוד ייצור GRM

קו ייצור שלם לייצור מדויק, חישול וסליל

גִלגוּל
טַחֲנָה

רִכּוּך
תַנוּר

מִשׁטָח
יַחַס

עֲקִיפָה
מַעֲרֶכֶת

חַשׁמַלִי
לִשְׁלוֹט

→

מוליכים סולאריים

סרט PV דיוק גבוה וחוט MBB עגול

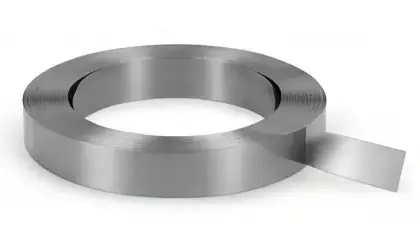

סרט PV

(רצועת חיבורים / סרט חיבור)

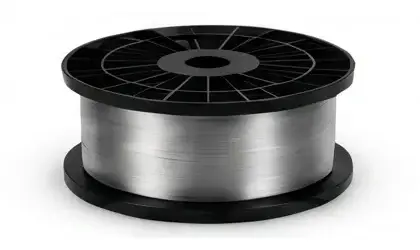

MBB עגול חוט

(φ0.20-0.25 מ"מ)

→

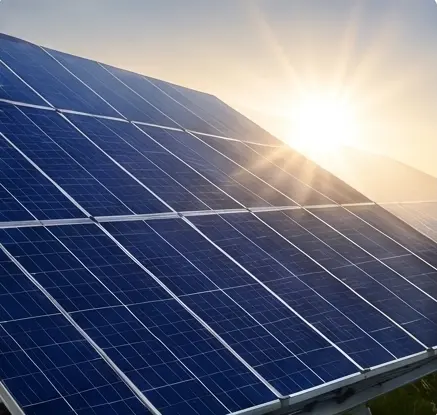

מודול סולארי

משמש במודולים סולאריים בעלי יעילות גבוהה

TOPCon
מודולים

HJT
מודולים

השוואת מוצרים.

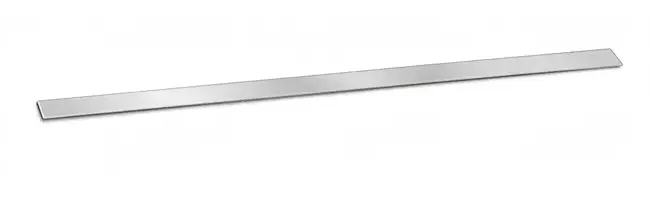

סרט PV Interconnect

(סרט לשוניות)

פוּנקצִיָה

חיבור סלולרי

רוֹחַב

0.3 - 1.6 מ"מ

עוֹבִי

0.10 - 0.25 מ"מ

בַּקָשָׁה

מחרוזת תאים

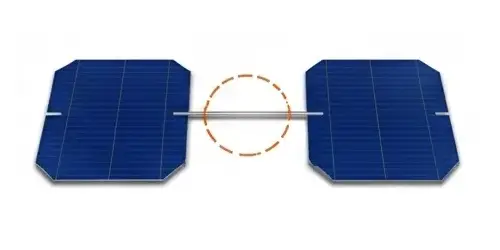

מחבר תאים סמוכים על פני מחרוזת המודול.

יתרון מפתח

חיבור תא לתא אמין עם יכולת הלחמה גבוהה ומוליכות מעולה.

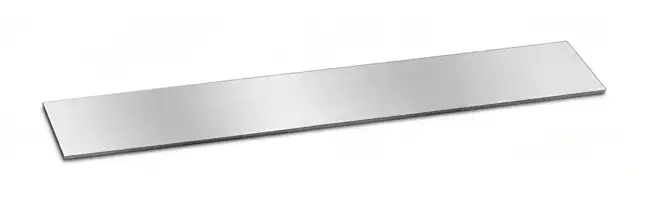

סרט פס PV

(חוט אוטובוס)

פוּנקצִיָה

אוסף נוכחי

רוֹחַב

3.0 - 8.0 מ"מ

עוֹבִי

0.20 - 0.50 מ"מ

בַּקָשָׁה

פלט מודול

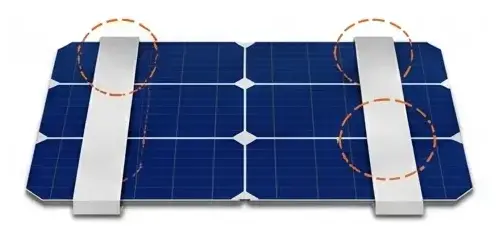

Busbar ribbon current collection diagram

אוסף זרם מתאים מחוברים ומעביר לתיבת צומת.

יתרון מפתח

התנגדות נמוכה ויכולת נשיאת זרם גבוהה לתפוקת הספק מקסימלית.

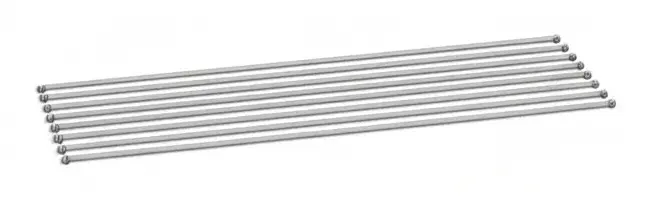

PV MBB חוט עגול

פוּנקצִיָה

חיבור רב-מסגר

קוֹטֶר

φ0.20 – 0.26 מ"מ

עוֹבִי

–

בַּקָשָׁה

מודולים בעלי יעילות גבוהה

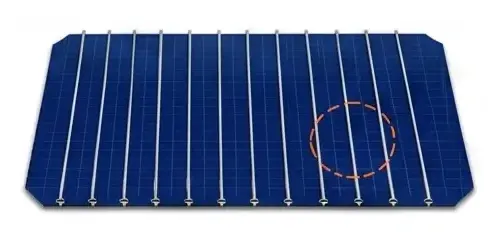

MBB round wire soldering on cell surface

מולחם על פני התא כדי להפחית הצללה ולשפר את היעילות.

יתרון מפתח

אובדן הצללה מופחת וניצול אור טוב יותר ליעילות מודול גבוהה יותר.

תכונה	PV Interconnect Ribbon (רצועת כרטיסיות)	סרט פס PV (חוט אוטובוס)	PV MBB חוט עגול
פוּנקצִיָה	חיבור סלולרי	אוסף נוכחי	חיבור רב-מסגר
רוֹחַב	0.3-1.6 מ"מ	3.0-8.0 מ"מ	-
Thicknkess	0.1 -0.25 מ"מ	0.20 -0.50 מ"מ	-
קוֹטֶר	-	-	φ0.20-0.26 מ"מ
בַּקָשָׁה	מחרוזת תאים	פלט מודול	מודולים בעלי יעילות גבוהה

סרט PV וחוט עגול MBB נמצאים בשימוש נרחב בייצור מודולים פוטו-וולטאיים בעלי יעילות גבוהה. עם האימוץ המהיר של טכנולוגיות תאי TOPCon, HJT ו-BC, יצרנים דורשים מוליכים עם דיוק גבוה יותר, יכולת הלחמה טובה יותר וביצועים חשמליים משופרים.

ציוד GRM תומך בייצור מוליכים סולאריים המשמשים ב:

מודולי TOPCon

מודולי HJT

מודולי BC

מודולי סיליקון גבישיים קונבנציונליים

מערכות חשמל סולאריות בקנה מידה שירות

פרויקטי אנרגיה סולארית מבוזרת

מהימן על ידי מנהיגי התעשייה

ציוד GRM סופק ליצרני סרטי PV ומוליכים סולאריים מובילים בסין ובשווקים מעבר לים. באמצעות שנים של שיתוף פעולה עם שותפים בתעשייה, GRM צברה ניסיון רב בגלגול מוליכים, חישול, פחחות ואופטימיזציה של תהליכים.

פתרונות מכונות סרטי PV השמש שלנו תומכים ביצרנים המייצרים מוליכים עבור מודולים סולאריים בעלי יעילות גבוהה ומסייעים ללקוחות לשפר את הפרודוקטיביות, עקביות המוצר ואמינות התפעול לטווח ארוך.

התחל את פרויקט ייצור PV השמש שלך

בין אם אתם נכנסים לתעשיית מוליכים PV או מרחיבים את יכולת הייצור שלכם, GRM מספקת פתרונות ציוד מלאים, מומחיות בתהליך ותמיכה טכנית ארוכת טווח.

צור קשר עם GRM עבורמותאם אישיתפתרון ייצור סרט PV או חוטי MBB.

למה לבחור ב-GRM?

מתמקד באספקת ציוד מתקדם ופתרונות אמינים לייצור סרטי PV וחוטי MBB.

20+

שנים

חווית גלגול מדויקת

מומחיות רבה בציוד דיוק של גלגול, ציפוי וייצור מוליכים.

10+

פטנטים

טכנולוגיה מוגנת בפטנט

טכנולוגיות פטנט מרובות לתהליכי גלגול מדויק, בקרת מתח וטיפול פני השטח.

100+

קווים מותקנים

הפניות לתעשייה

מהימן על ידי יצרני סרטי PV ומוליכים סולאריים מובילים ברחבי העולם.

24/7

תמיכה טכנית

שירות מחזור חיים

תמיכה מקיפה מהתקנה והפעלה ועד לשדרוגים ואופטימיזציה.

שאלות נפוצות

1. מהו סרט PV?

סרט PV הוא מוליך נחושת שטוח המצופה בהלחמה ומשמש לחיבור תאים סולאריים בתוך מודולים פוטו-וולטאיים.

2. מה ההבדל בין סרט חיבור לסרט פס?

סרט Interconnect מחבר תאים סולאריים, בעוד שסרט פס אוסף ומעביר זרם חשמלי לקופסת החיבורים.

3. מה זה MBB חוט עגול?

חוט עגול MBB משמש במודולים סולאריים מרובי פסי רשת כדי להפחית הפסדי הצללה ולשפר את יעילות המודול.

4. איזה ציוד נדרש לייצור סרט PV?

קו ייצור שלם של סרטי PV כולל בדרך כלל מערכות גלגול, חישול, פחחות, בקרת מתח וסליל.

5. האם קו ייצור אחד יכול לייצר גדלים שונים של סרט?

כֵּן. ניתן להגדיר מערכות GRM לייצור גמיש ולהחלפת מוצרים מהירה.

View as

קו ייצור סרט PV פס

קו ייצור סרטי פס פסי GRM PV מתוכננים לעבד ברציפות חוט נחושת נטול חמצן ללא חמצן לסרט מוליך שטוח מצופה בדיל. הקו מתאים לייצור סרט חיבור PV, סרט פס, וסרט פס רעיוני.
הקו השלם משלב שרטוט חוטים, גלגול מדויק, חישול מתמשך, טיפול בשטף, ציפוי פח בטבילה חמה ואיסוף אוטומטי. זה עוזר ליצרני סרטי PV לשלוט על דיוק הרוחב והעובי, איכות ציפוי הפח, ישרות הרצועות ועקביות הפיתול.
קו הייצור של סרטי פס GRM הוא כ-26 מ' אורכו ו-3 מ' רוחב, עם משקל קו כולל של כ-14 טון. מהירות התכנון יכולה להגיע עד 150 מ' לדקה, תלוי בגודל חוטי נחושת, ממדי הסרט המוגמר, מהירות הפח ושיטת האיסוף. בתנאי ייצור אופייניים, התפוקה החודשית יכולה להגיע לכ-60-80 טון.

קרא עוד שלח שאילתה

מכונת תיל PV עגול חדשה סולארית

מכונת תיל עגול PV Solar החדשה של GRM מיועדת לייצור סרטי חיבור, החומר המוליך הליבה המשמש במודולי PV.
הקו משלב שרטוט מדויק, פח, בקרת מתח וליפוף חכם כדי לתמוך בגיאומטריה יציבה של סרט, עובי ציפוי אחיד ותכונות מכניות עקביות. יכולות תהליך אלו מסייעות ליצרני PV לשפר את איכות החיבור בין התאים, אמינות המודולים ועקביות הייצור לטווח ארוך.

קרא עוד שלח שאילתה
