CTC Continuously Transposed Line

קו ה-GRM Rolling Mill CTC Continuously Transposed Conductor מתגאה בפעולה יציבה ובדיוק גבוה, תומך בהתאמת מהירות ובתצורות מותאמות אישית, והוא ישים באופן נרחב לייצור חוטים מדויקים בשנאים, רכבי אנרגיה חדשים, מכשירי חשמל ביתיים, רפואיים וחלל חשמל. צרו קשר!

שלח שאילתה

תיאור מוצר

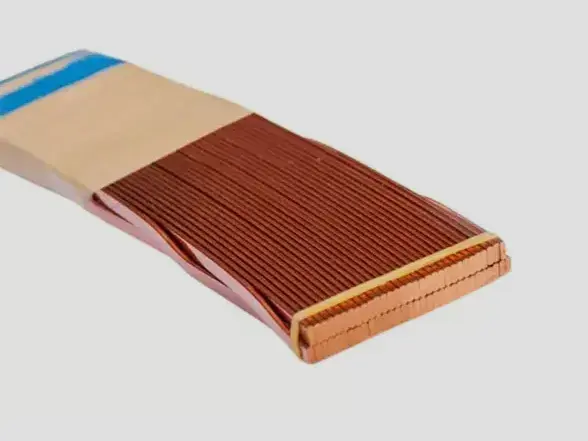

קו המוליכים המתמשכים של GRM Rolling Mill של CTC Continuously Transposed מעביר ברציפות מ-5 עד 47 גדילים על ידי ציפוי חוטי נחושת שטוחים נטולי חמצן בעיבוד קר, בלכה מבודדת ועטיפתם בנייר בידוד וחומרי בידוד אחרים. לאחר מכן, המוליכים תקועים לתוך צרור מוליכים מלבני קומפקטי ומסודר בקפידה.

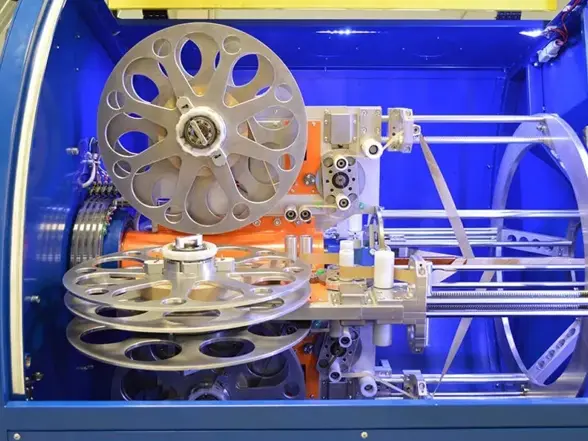

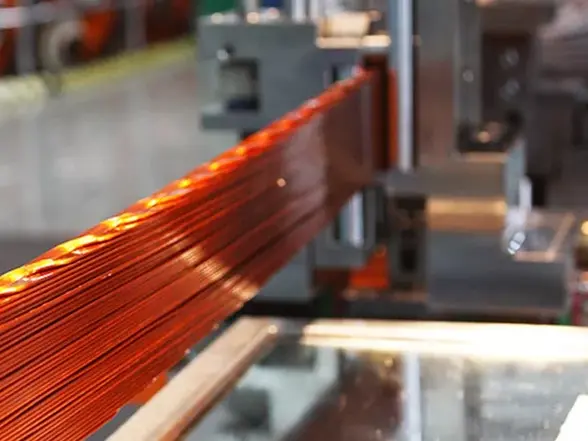

CTC Continuously Transposed Conductor Line

CTC Continuously Transposed Conductor Line for EV components

CTC Continuously Transposed Conductor Line for Household appliances

CTC Continuously Transposed Conductor Line for Medical devices

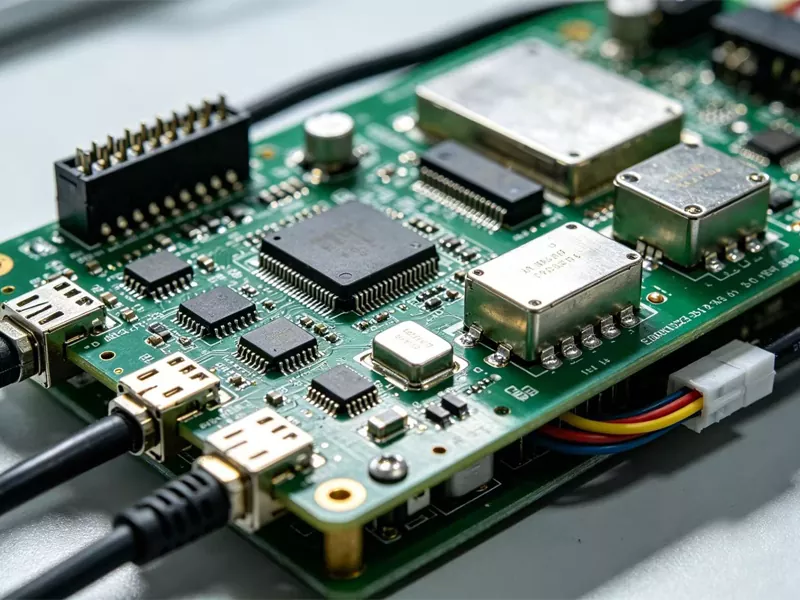

CTC Continuously Transposed Conductor Line for Aerospace electrical assemblies

תעשיות יישומים

1. פיתולי שנאי

2. רכיבי EV

3. מכשירי חשמל ביתיים

4. מכשור רפואי

5. מכלולי חשמל לתעופה וחלל

זרימת תהליך ראשי

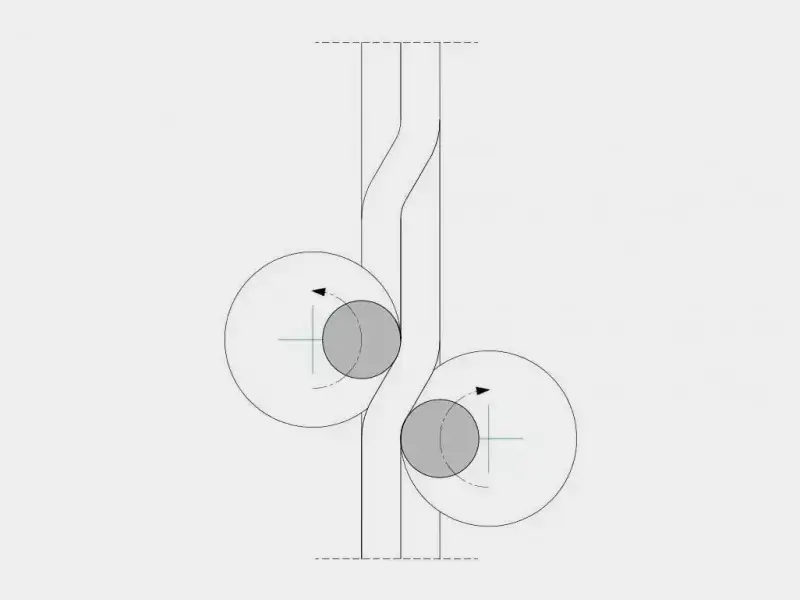

תשלום ← הנחייה מקבילה ← טרנספוזיציה מדויקת ← עטיפת בידוד (אופציונלי) ← אימוץ

מפרט טכני

פרמטרים של מוליך יחיד	מינימום	מקסימום
עוֹבִי	1.15 מ"מ	3.15 מ"מ
רוֹחַב	3.0 מ"מ	12.5 מ"מ
יחס רוחב/עובי	3:1	8:1
עובי אמייל	0.08 מ"מ	0.18 מ"מ

פרמטרי מנצח CTC	מינימום	מקסימום
מהירות ייצור	1 מ' לדקה	15 מ' לדקה
מספר מוליכים	5 (מוזר)	47 (מוזר)
גובה (מ"מ)	5.0	80.0
רוחב (מ"מ)	6.0	26.0
גובה הטרנספוזיציה (מ"מ)	20	280
יחס גובה/רוחב	1:3	8:1
Transposition Push Speed	colspan=“2”	150 פעמים/דקה

תכונות מפתח

1. מערכת טרנספוזיציה מדויקת ליישור מוליכים יציב

2. CTC Continuously Transposed Conductor Line יכול להיות תואם למוליכי נחושת שטוחים מצופים אמייל

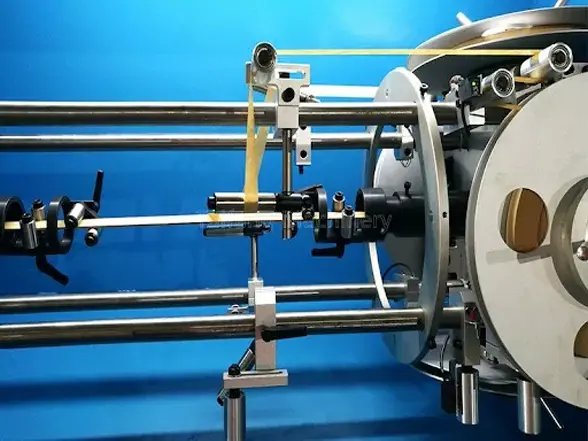

3. יחידת עטיפת נייר בידוד אופציונלית

4. מערכת מתח וליפוף מבוקרת סרוו

יתרונות טכניים

מתקן הייצור של GRM מצויד במערכות ציפוי ובדיקה מקוונות המסוגלות לעבד חוטי מגנט מיוחדים עם ציפוי אמייל רב-שכבתי. עיבוד ציפוי טרי בתוך אותו מתקן משפר את ביצועי ההתנגדות החשמלית ומשפר את איכות פני המוליך. ניטור מקוון רציף מבטיח עוד יותר עקביות מימדית ויציבות תפעולית לטווח ארוך.

שאלות נפוצות

1. מהו מוליך CTC?

CTC (Continuously Transposed Conductor) הוא צרור מוליכים מלבני שנוצר על ידי העברה מתמשכת של מספר מוליכים שטוחים מבודדים כדי להפחית את הפסדי זרם מערבולת בשנאים.

2. אילו חומרים יכול הקו לעבד?

הקו מיועד בעיקר למוליכי נחושת שטוחים נטולי חמצן מצופים אמייל וחומרי חוטי מגנט נלווים.

3. האם ניתן להתאים את המכונה?

כֵּן. GRM מספקת תצורות מותאמות אישית לפי מידות המוליכים, מהירות הייצור, מבנה הבידוד ופריסת המפעל.
