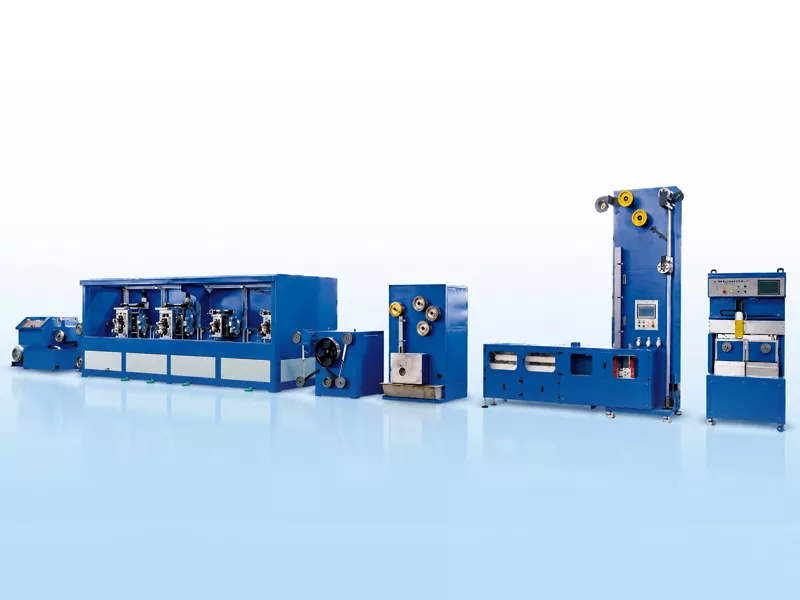

קו ייצור סרט PV פס

קו ייצור סרטי פס פסי GRM PV מתוכננים לעבד ברציפות חוט נחושת נטול חמצן ללא חמצן לסרט מוליך שטוח מצופה בדיל. הקו מתאים לייצור סרט חיבור PV, סרט פס, וסרט פס רעיוני.
הקו השלם משלב שרטוט חוטים, גלגול מדויק, חישול מתמשך, טיפול בשטף, ציפוי פח בטבילה חמה ואיסוף אוטומטי. זה עוזר ליצרני סרטי PV לשלוט על דיוק הרוחב והעובי, איכות ציפוי הפח, ישרות הרצועות ועקביות הפיתול.
קו הייצור של סרטי פס GRM הוא כ-26 מ' אורכו ו-3 מ' רוחב, עם משקל קו כולל של כ-14 טון. מהירות התכנון יכולה להגיע עד 150 מ' לדקה, תלוי בגודל חוטי נחושת, ממדי הסרט המוגמר, מהירות הפח ושיטת האיסוף. בתנאי ייצור אופייניים, התפוקה החודשית יכולה להגיע לכ-60-80 טון.

שלח שאילתה

תיאור מוצר

מחוט נחושת לסרט חיבור מוגמר

קו הייצור של סרט PV Busbar משתמש בעיקר בחוטי נחושת כחומר הגלם. החוט נמשך תחילה לקוטר הדרוש לגלגול, ולאחר מכן נוצר לסרט שטוח באמצעות גלגול דיוק רב-מעמדי. לאחר הגלגול, רצועת הנחושת עוברת חישול מתמשך כדי להתאים את תכונותיו המכניות, ולאחר מכן טיפול בשטף וציפוי פח בטבילה חמה. לבסוף, הסרט המוגמר מלופף על ידי מערכת האיסוף האוטומטית על סלילים או סלילי פנקייק.

מכונת ציור

חוט הנחושת נמשך דרך קוביות לקוטר של 2.6-3.0 מ"מ, מוכן לגלגול.

מעמד 4 גלילים

חוט הנחושת העגול מגולגל לסרט שטוח, עם דיוק רוחב ועובי מבוקר.

רִכּוּך

חישול קצר חשמלי משמש עם הגנת גז אינרטי וקירור מים במחזור כדי לשפר את התכונות המכניות של סרט הנחושת.

ציפוי פח

נעשה שימוש בציפוי פח בטבילה חמה. סכיני אוויר שולטים בעובי שכבת הפח, ומאווררי קירור עוזרים לייצב את איכות פני השטח. עובי ציפוי פח חד צדדי: 0.01-0.025 מ"מ.

צ'אנג סליל אוטומטי

פונקציות אופציונליות כוללות מעבר סרוו, החלפת סליל אוטומטי, חיתוך אוטומטי והדבקה אוטומטית.

איסוף מדויק

סליל סליל: עד 30 ק"ג.

סליל פנקייק: אופציונלי 1-2 ק"ג.

מו"פ ופטנטים

מאז 2015, GRM המשיכה לפתח ציוד ייצור עבור סרט חיבור PV וסרט פס. החברה השיגה מספר פטנטים טכניים הקשורים לגלגול מדויק, אינטגרציה של קו ייצור ותהליכי ייצור סרטי PV.

טכנולוגיות עם פטנט של GRM עבור ציוד לייצור סרטי PV

תכונות מפתח

ייצור רציף מכניסת חוטי נחושת ועד לפלט מוגמר של סרט אוטובוס מצופה בדיל.
עקביות ממדי משופרת, אחידות ציפוי ואיכות סלילה.
תיאום מתח והידוק אוטומטי עוזרים להפחית הפרעות בייצור והתערבות ידנית.
תומך הן בסרט אוטובוס סטנדרטי והן בייצור סרט אוטובוס רפלקטיבי עבור דרישות חומר שונות של מודול PV.
מספק ליצרני סרטי PV פתרון ייצור משולב המתמקד בבקרת תהליכים, עקביות המוצר ויעילות הייצור.

שאלות נפוצות

1.מהו טווח המידות של המוצרים המוגמרים?

רוחב מוגמר: 3-8 מ"מ.

עובי מוגמר: 0.2-0.4 מ"מ.

2.מהם טווחי הסובלנות והמאפיינים המכניים?

סובלנות רוחב: ±0.085 מ"מ.

סובלנות עובי: ±0.01 מ"מ.

חוזק מתיחה: ≥260 MPa.

חוזק תפוקה: 90-130 MPa.

3.באיזו שיטת ציפוי פח משתמשים?

הקו משתמש בציפוי פח בטבילה חמה, עם כיסוי מלא מסביב לסרט, כולל שני קצוות הצד.

4.כיצד מודדים רוחב ועובי המוצר?

המעמד הרביעי של בית הגלגול בעל ארבעה מעמדים מצויד בשתי מערכות מדידת לייזר, אחת למדידת רוחב ואחת למדידת עובי. ניתן להציג את נתוני המדידה ב-HMI.

5.אילו חומרים ניתן לעבד?

קו הייצור של סרט PV Busbar מיועד בעיקר לחוטי נחושת נטולי חמצן TU1. ניתן לספק תצורות מותאמות אישית על פי סגסוגות נחושת שונות, ממדי מוצר ודרישות סרט מיוחדות.
