טחנת גלגול תיל שטוח ברמת דיוק גבוהה

ה-China High-Precision Micro Flat Wire Rolling Mill, שפותח על ידי GRM Rolling Mill, הוא ציוד עיבוד דיוק ברמה גבוהה שתוכנן במיוחד לדילול ויצירה של מתכות לא ברזליות עדינות במיוחד (כגון נחושת טהורה, חוטי כסף מצופה/ציפוי פח/ניקל-נחושת) בתחומים כמו חוטים רפואיים, חיבורים אלקטרוניים ומידע מדויק. ציוד זה משלב גלגול מדויק, בקרה חכמה וייצור במהירות גבוהה, מה שהופך אותו לחלק מרכזי של ציוד להשגת החלפה ביתית ושדרוג תעשייתי של חוטים שטוחים עדינים.

שלח שאילתה

תיאור מוצר

מפעל הגלגול GRM הוא מפעל מתגלגל מתגלגל ברמה גבוהה ברמת דיוק גבוהה, עיבוד מתמשך ביעילות גבוהה של חוטי מתכת שטוחים לא-ברזליים עדינים במיוחד. הוא משלב גלגול מדויק, בקרה חכמה וייצור מתמשך, תוך התמקדות בעמידה בדרישות המחמירות של תעשיות המידע האלקטרוני, המכשיר המדויק, הכבלים המיוחדים והמחברים המתקדמים לחוטים שטוחים עדינים (כגון נחושת טהורה, חוטי כסף מצופה/ציפוי פח/ניקל-נחושת) במונחים של דיוק ממדי, איכות פני השטח ומכני.

טחנת גלגול מיקרו שטוחה עמידה זו ממפעל GRM Rolling Mill תוכננה במיוחד לדילול וליפוף של חוטים רפואיים, מייצרת ביציבות חוטים שטוחים עדינים במיוחד הנעים בין 0.04 מ"מ ל-0.15 מ"מ, עם מהירות מכנית מקסימלית של 1500 מטר לדקה. מטרות התכנון המרכזיות שלה הן להשיג יציבות גבוהה במיוחד בתהליך הייצור, עקביות מימדית מעולה ופעולה רציפה לטווח ארוך, מה שהופך אותה לחלק מרכזי בציוד לשיפור האיכות וכושר הייצור של חוטים מיקרו שטוחים.

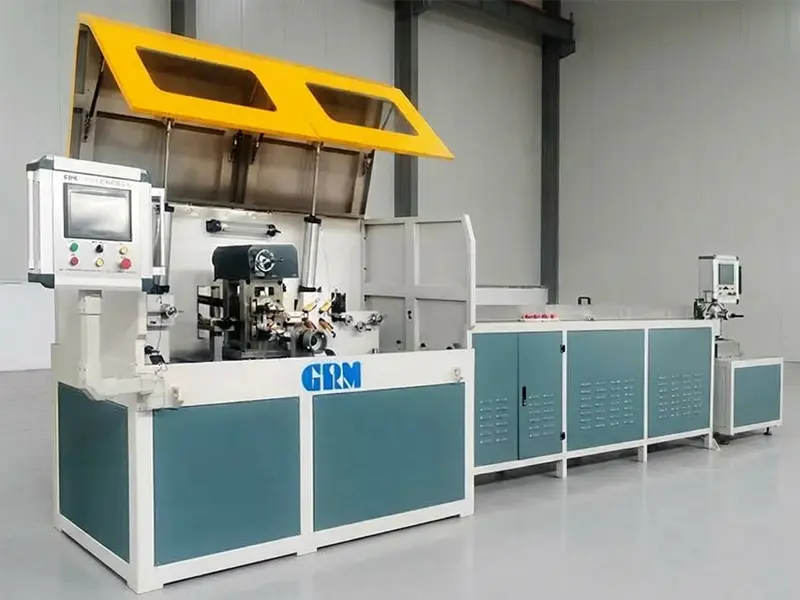

Micro flat wire rolling mill producing 0.04–0.15 mm ultra-fine flat wire

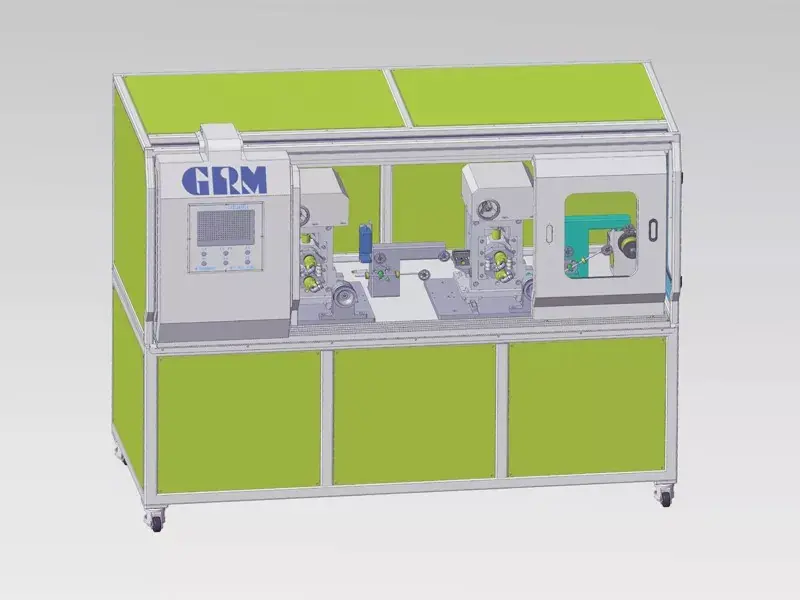

Rigid frame and precision roller system of micro flat wire rolling mill

יתרונות מרכזיים

מסגרת קשיחה ומערכת גלילים מדויקת מבטיחים דפורמציה מינימלית של גליל בגלגול במהירות גבוהה, ומשיגה בקרת עובי ורוחב ברמת מיקרון (מיקרון).

מערכת שימון וקירור תהליך אופטימלית מבטיחה משטח חוט בהיר ולא פגום, העומד בסטנדרטים הגבוהים הנדרשים עבור ציפוי אלקטרוני או יישום ישיר.

מערכת הליפוף החוטים מונעת על ידי מנוע סרוו, המאפשר הגדרה מדויקת של גובה הליפוף ונקודות היפוך, והתאמה אוטומטית על בסיס מהירות הליפוף, מבטיח פיתול מסודר והדוק ומונע קריסת סליל וסבך.

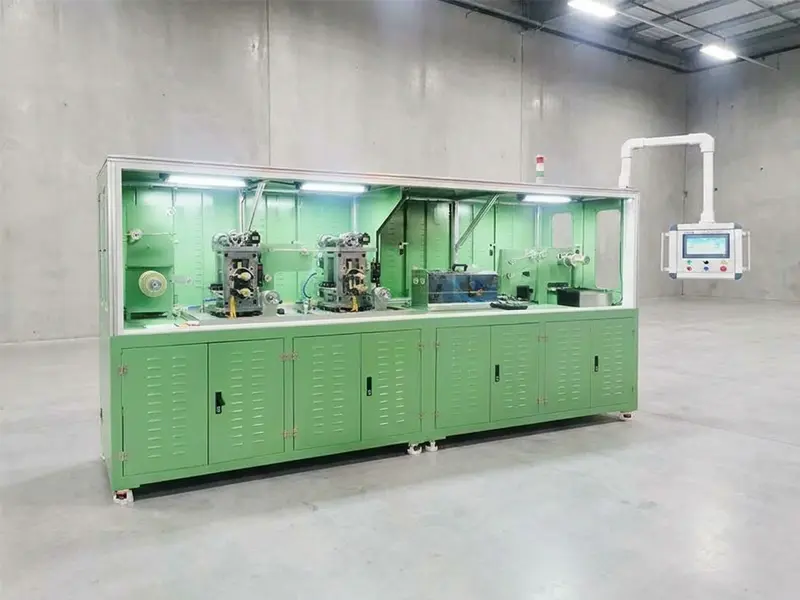

Precious metal micro flat wire rolling mill

טחנת גלגול מתכת יקרה

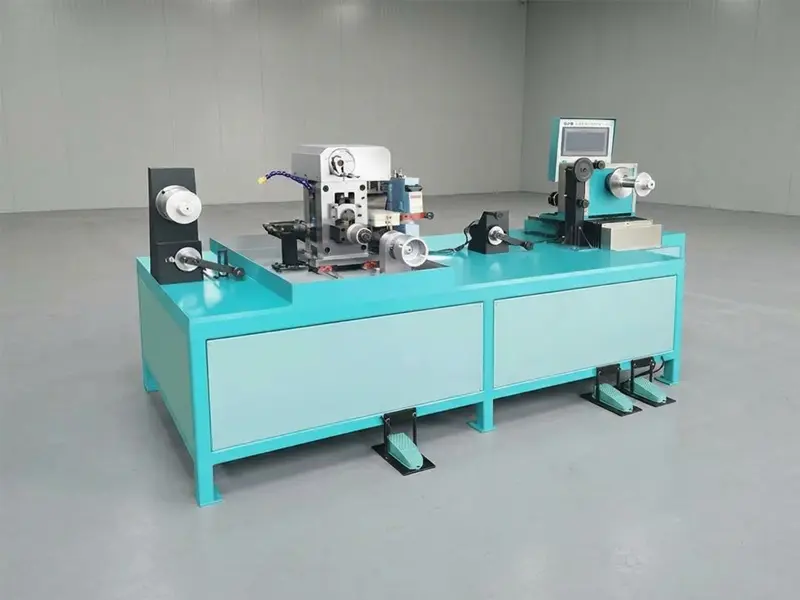

Precision micro filament twin-rolling mill

טחנת גלגול כפולה מיקרו נימה מדויקת

Fine flat wire produced by micro rolling mill

חוט שטוח עדין

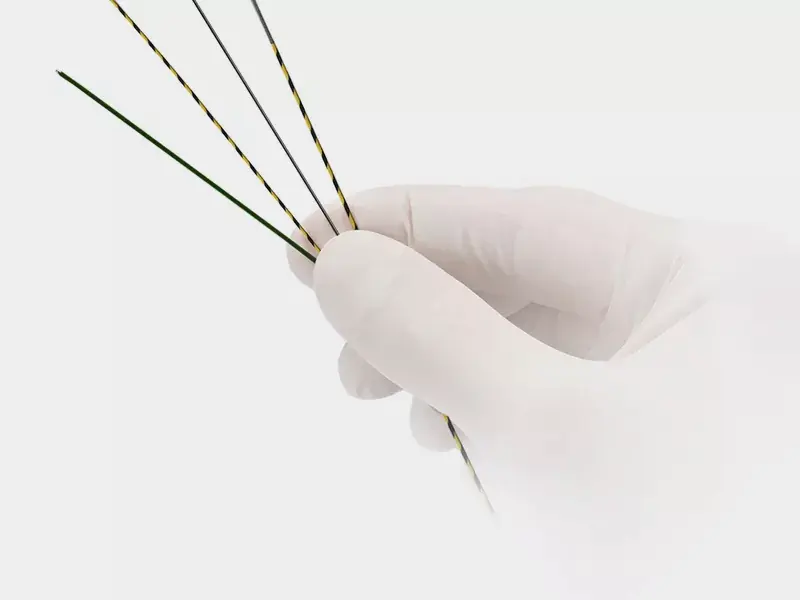

Medical precision fine flat wire rolling mill

טחנת גלגול תיל שטוח דיוק רפואי

סיכום פרמטרים טכניים

יישום ציוד	לציור וריכוך מתמשכים של חוטי נחושת טהורים, חוטי נחושת מצופה כסף, חוטי נחושת מצופה פח וחוטי נחושת מצופה ניקל
קוטר חוט הכניסה	Φ0.15 מ"מ—Φ0.7 מ"מ
קוטר חוט מוגמר	Φ0.04 מ"מ—Φ0.15 מ"מ
מהירות חוט מקסימלית	1500 מ' לדקה
שיטת איסוף	איסוף אוטומטי ללא הפסקה בגלגלים כפולים, טעינה ופריקה אוטומטית של סלילים
בקרת הנחת חוטים	בקרת מנוע סרוו, התאמה אדפטיבית
תצורה אופציונלית	מכונת חישול רציפה בשורה

אפשרויות תצורת תהליך גמישות

יחידת חישול משולבת בשורה (אופציונלית): ניתן לשלב ישירות את מכבש ה-Micro Flat Wire Rolling Mill עם התקן חישול רציף על קו הגלגול כדי להשיג טיפול ריכוך מיידי של החוט.

קוטר חוט מחולל: Φ0.04 -Φ0.15 מ"מ
מהירות חישול מקסימלית: 1500 מ' לדקה (מסונכרן עם מהירות גלגול)
מתח חישול מקסימלי: DC 60V

תצורה זו מבטלת את שלב החישול הלא מקוון, מפחיתה את הסיכון לחמצון פני השטח ולנזק הנגרם על ידי עיבוד משני ומפשטת את תהליך הייצור.

מפעל הגלגול GRM בעל דיוק גבוה מיקרו שטוח חוט גלגול אינו רק מכונת עיבוד, אלא שותף אסטרטגי לשיפור תחרותיות המוצר והשגת ייצור רזה. זה עוזר ללקוחות להפחית ביעילות את עלויות היחידה, לקצר את מחזורי האספקה ולהגיב במהירות לדרישת השוק לחוטים מיקרו שטוחים מתקדמים על ידי מתן תפוקה יציבה ואיכותית, המשכיות ייצור גבוהה במיוחד ויכולת הסתגלות גמישה לתהליכים.

GRM Rolling Mill יכולה לספק פתרונות מותאמים אישית ותמיכה טכנית מקיפה המבוססת על החומרים הספציפיים שלך, מפרטי היעד ודרישות הקיבולת שלך. צור איתנו קשר עכשיו!
