מהו סרט PV וכיצד הוא מיוצר?

מהו סרט PV וכיצד מייצרים אותו?

סרט PVהוא מוליך חיוני להעברת זרם בתוך מודולים פוטו-וולטאיים של סיליקון גבישי. הוא עשוי בדרך כלל מחומר בסיס נחושת בעל מוליכות גבוהה שעובר תהליכי גלגול, חישול וציפוי בדיל. בהתאם ליישום שלהם, סרטי PV מסווגים בעיקר לסרטי חיבור וסרטי פס.

סרטי חיבור בין תאים סולאריים סמוכים, מוליכים את הזרם שנוצר על ידי התאים אל מחרוזת התא. סרטי פס, שהם בדרך כלל גדולים יותר בגודלם, אוספים זרם ממיתרי התא ומכוונים אותו למסופי המוצא של המודול או לתיבת החיבורים. כתוצאה מכך, דיוק הממדים של הסרט, הישר, אחידות הציפוי והתכונות המכניות של הסרט משפיעים ישירות על יציבות תהליך ההלחמה ועל האמינות ארוכת הטווח של המודול.

מדוע חובה לגלגל חוט נחושת לסרט שטוח?

לא ניתן להשתמש בחוט נחושת עגול מסורתי ישירות במודולי PV; זה דורש דפורמציה פלסטית כדי לשנות את צורת החתך שלו, ולהפוך את החומר מפרופיל עגול לרצועה שטוחה עם יחס רוחב לעובי מדויק.

בייצור סרטים, תפקיד הליבה של תהליך הגלגול הוא לא רק "לשטח את חוט הנחושת", אלא להשיג רוחב, עובי, איכות קצה ושטיחות יציבים באמצעות דפורמציה מבוקרת. תנודות ברוחב יכולות להשפיע על יישור ההלחמה, עובי לא אחיד משפיע על עקביות ההתנגדות החשמלית, וישרות לקויה יכולה להוביל לאי-סדירות בפיתול ולציפוי פח לא יציב בשלבים הבאים.

לכן, תהליך גלגול סרט PV דורש שליטה בו זמנית על עיוות חומר, תיאום מתח, בדיקת מימד ואיכות פני השטח.

תהליך ייצור סרט PV

טיפוסיקו ייצור סרטי PVמשתמש בחוט נחושת נטול חמצן TU1 כחומר גלם. באמצעות תהליכים כגון שרטוט חוטים רב-שלבי, גלגול מדויק, חישול מתמשך, טיפול בשטף, ציפוי פח בטבילה חמה וליפוף אוטומטי, הוא משיג ייצור רציף של סרטים מוליכים שטוחים מצופים בפח מחוטי נחושת עגולים.

מחוטי נחושת ועד תהליך ייצור סרט PV

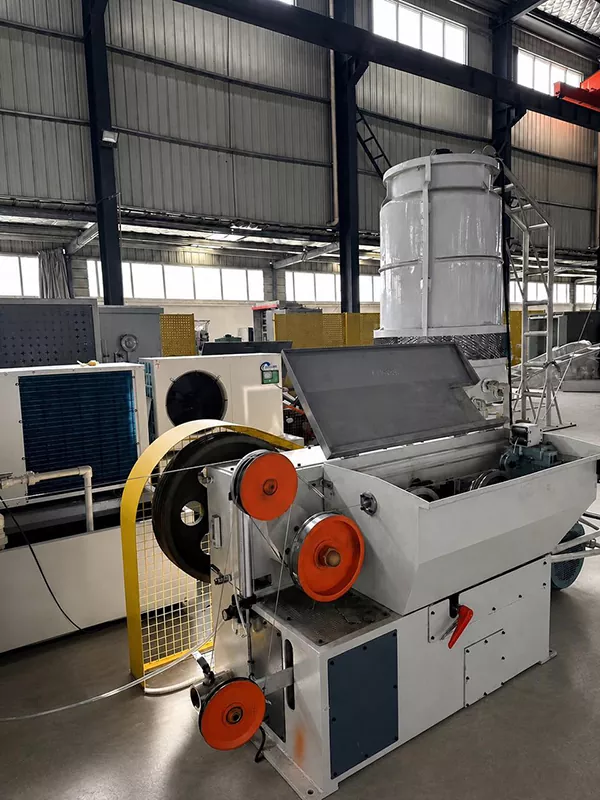

מכונת ציור

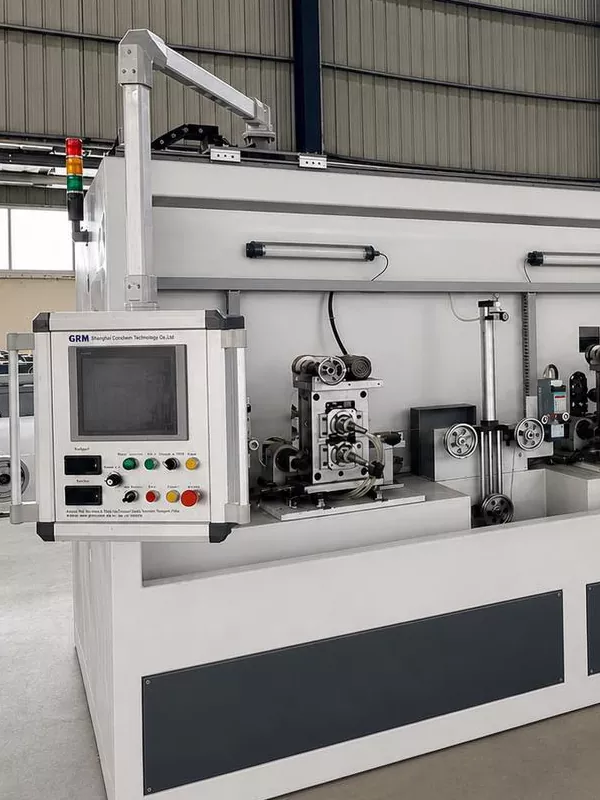

מעמד 4 גלילים

רִכּוּך

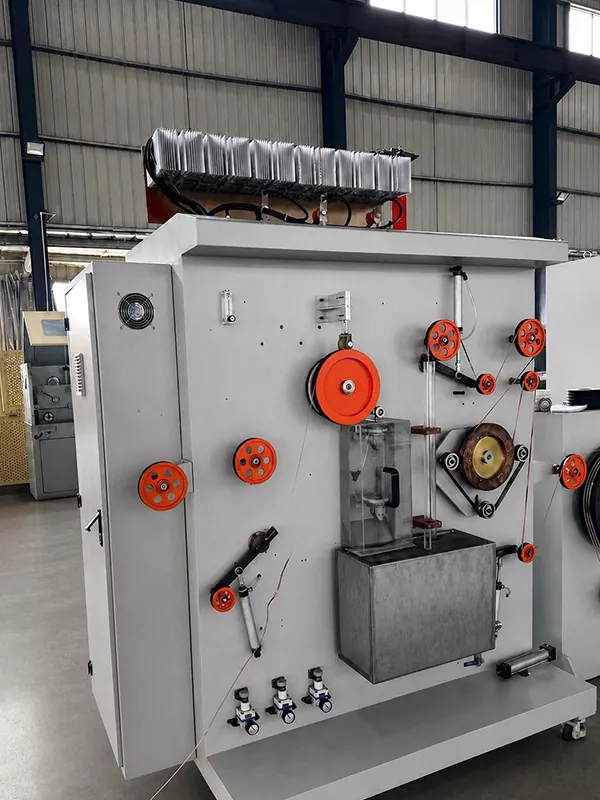

ציפוי פח

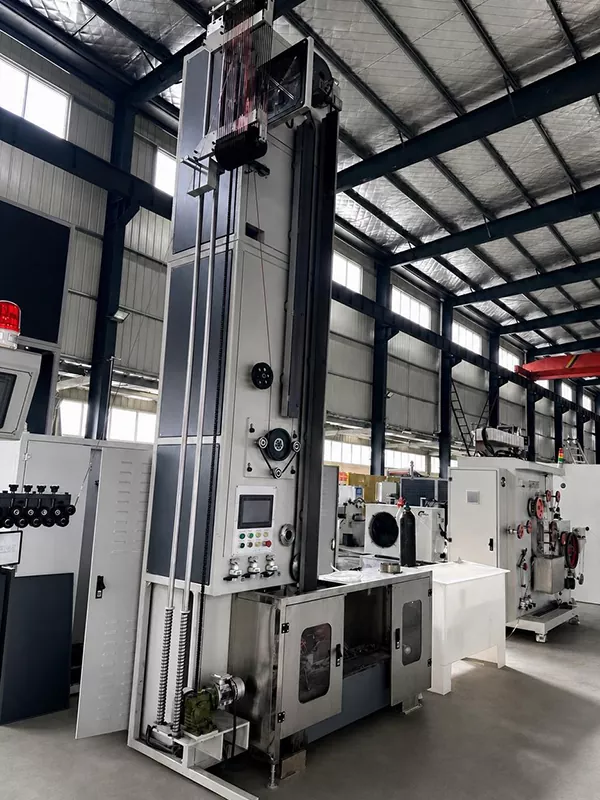

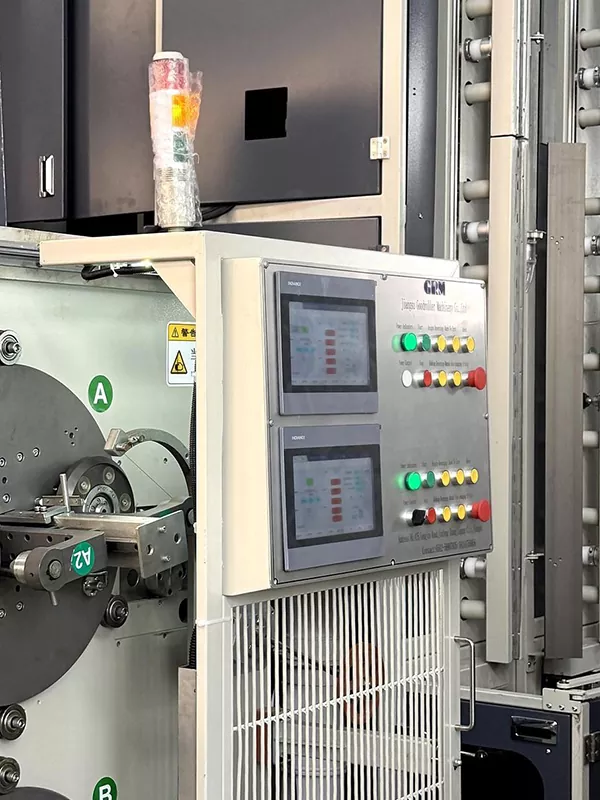

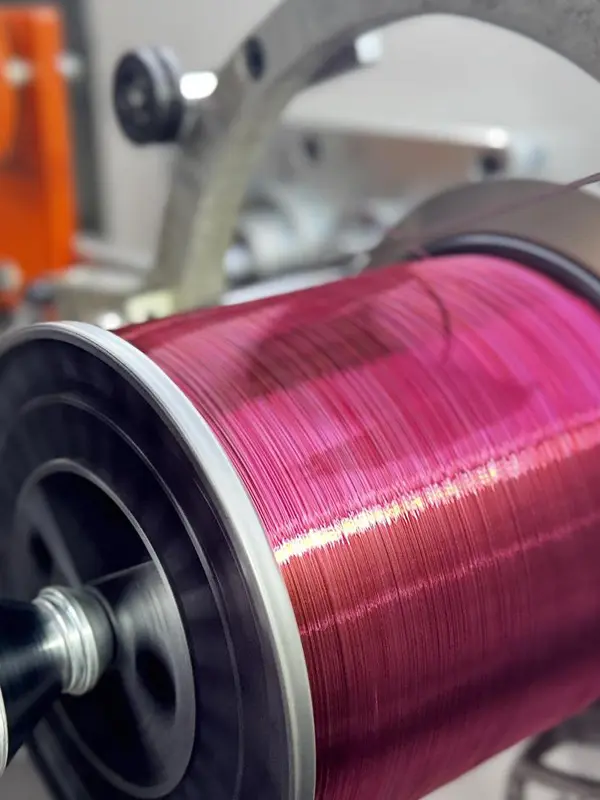

צ'אנג סליל אוטומטי

איסוף מדויק

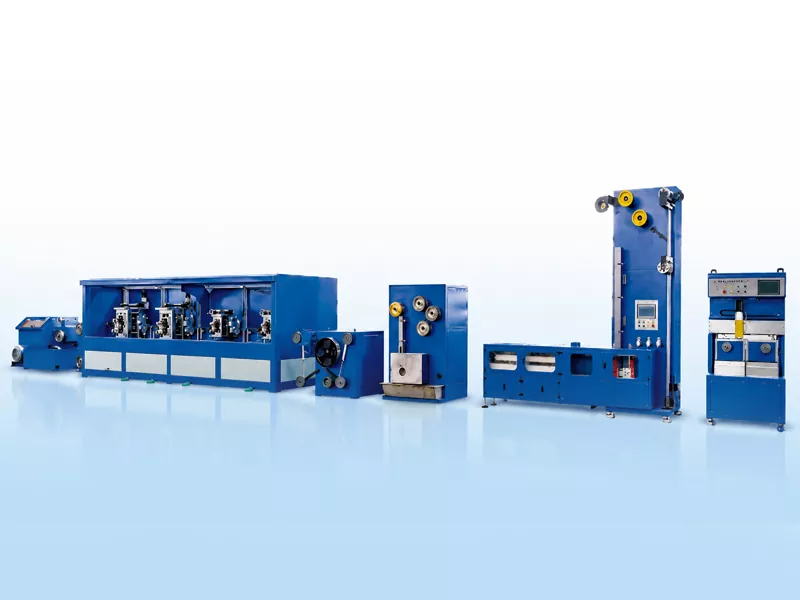

חוט נחושת עגול → שרטוט חוטים → גלגול מדויק → חישול → טיפול בשטף → ציפוי פח בטבילה חמה → סלילה אוטומטית

אתגרי ייצור מרכזיים

1. בקרת רוחב ועובי

הרוחב והעובי של הסרט קובעים את אזור מגע ההלחמה, עקביות ההתנגדות החשמלית ואת היציבות של פריסת המודול. עבור מוצרי פס רחב ודקים, אפילו תנודות קלות במהלך הגלגול מוגברות בשלבי ציפוי הפח והפיתול הבאים.

2. רצועת שטוחות וישרות

השטיחות והישר של הרצועה משפיעים על הנתיב במהלך ציפוי הפח, יציבות המתח וניקיון הפיתול. ישרות ירודה גורמת לפס לנדוד, מה שמוביל לסיפוף לא אחיד או זמן השבתה לצורך התאמות בתהליכים הבאים.

3. תכונות חישול ומכני

רצועות נחושת מגולגלות דורשות חישול כדי להתאים את התכונות המכניות שלהן. חישול לא מספק גורם לקשיות מוגזמת, מה שמפריע להלחמה ולהקלה על המתח במודול; לעומת זאת, חישול יתר עלול לפגוע ביציבות הייצור ובעקביות הממדית.

4. אחידות ציפוי פח

ציפוי פח בטבילה חמה דורש כיסוי מלא של משטח הסרט וקצוותיו. ציפוי דק מדי פוגע ביכולת ההלחמה, בעוד שציפוי עבה מדי מגביר את צריכת החומר ועלול להשפיע על עקביות הממדים.

5. עקביות מפותלת

סלילה אוטומטית משפיעה לא רק על מראה המוצר אלא גם על האריזה, ההובלה והשימוש לאחר מכן. גורמים כגון בקרת מתח, מנגנוני חצה מונעי סרוו ושיטות החלפת סליל קובעים את אטימות הפיתול ויישור הקצוות.

למה המדידה באינטרנט חשובה

בייצור מתמשך, בדיקות נקודתיות ידניות אינן יכולות לספק משוב בזמן על שינויים ברוחב ובעובי המתרחשים במהלך תהליך הגלגול. מדידת לייזר מקוונת מנטרת סטיות ממדים בזמן אמת ומזינה נתונים לממשק המפעיל, מה שמאפשר למפעילים להתאים את פרמטרי התהליך באופן מיידי.

עבור יצרני סרטי PV, הערך של בדיקה מקוונת טמון לא רק באיתור מוצרים שאינם תואמים, אלא גם במזעור שונות מאצווה לאצווה ושיפור העקביות לאורך ייצור מתמשך.

מגוון מוצרים טיפוסי

מידות הגימור הנפוצות עבור פסי PV נעים בין 3 ל-8 מ"מ ברוחב ובעובי של 0.2 עד 0.4 מ"מ. דרישות ספציפיות לגבי מידות, סובלנות, עובי ציפוי פח ותכונות מכניות נקבעות על פי תכנון המודול, תהליכי הלחמה ותקני המוצר של הלקוח.

מַסְקָנָה

ייצור סרטי PV אינו תהליך הכולל פיסת ציוד אחת; במקום זאת, זהו תהליך רציף ומשולב הכולל שרטוט חוטים, גלגול, חישול, ציפוי פח, בדיקה וליפוף. לייצור מודולים פוטו-וולטאיים בעלי יעילות גבוהה, ממדי סרט יציבים, ישרות טובה, ציפוי פח אחיד ומאפיינים מכניים הניתנים לשליטה הם בסיסיים להבטחת איכות הלחמת מודול ואמינות ארוכת טווח.
