כיצד מכבש פרופיל מורכב יכול להפחית גרוטאות תוך שמירה על סובלנות הדוקה?

מִתְאָר

• הגדירו פרופילים מורכבים ומדוע הם קשים יותר מערוצים סטנדרטיים או צינורות פשוטים.
• זהה את כאבי הראש הייצור הנפוצים ביותר: פיתול, קשת, קפיצה לאחור, פגמים פני השטח והתאמות תכופות.
• הסבר ציוד ותכונות הגדרה המשפרים את היציבות: קשיחות, אסטרטגיית עיצוב גליל, גיבוש מודרך וניהול מתח.
• הראה כיצד קו שלם (מפה ← פילוס ← גיבוש ← יישור ← חתך לאורך) עוזר לעקביות.
• ספק רשימת בדיקה ממוקדת קונה, טבלת פתרונות וסעיף שאלות נפוצות ברורות.

מה בעצם עושה מפעל מתגלגל עם פרופיל מורכב

A טחנת רולינג פרופיל מורכבבנוי ליצירת חלקים עם רדיוסים מרובים, שלבים, שפתיים, קיזוזים ותכונות פונקציונליות - לרוב ברצף מעבר אחד - תוך שליטה בגיאומטריה לאורך, רוחב ועובי. בהשוואה לצורות פשוטות יותר, פרופילים מורכבים מגבירים וריאציות קטנות: שינוי מינורי בעובי הרצועה, סט הסליל, שימון או יישור הכניסה יכול להיות גלוי כפיתול, "חיוך", קידה או גבהים לא אחידים של אוגן.

המטרה העיקרית היא לא רק "יצירת הצורה". זה עושה זאתבאופן צפוי, תזוזה אחר משמרת, סליל אחר סליל - ללא כוונון ידני מתמיד. זה המקום שבו קשיחות הטחנה, יישור מעמד, אסטרטגיית כלי גלגול ובקרת תהליכים מפרידים בין קו יציב לקו מלחיץ.

נקודות הכאב מאחורי פרופילי "מושלם על הנייר".

חלקים מורכבים נכשלים לעתים קרובות בדרכים צפויות. להלן הנושאים שהקונים מציינים יותר מכל כאשר הם מחליפים ציוד ישן יותר או מגדילים את הייצור:

• טוויסט וקמבר:הפרופיל מסתובב לאורכו או מתעקל לצדדים, ויוצר בעיות התאמה במורד הזרם.
• גלי וקשת:אנרגיה לא עקבית או מתח שיורי משאירים חלק שלא ישב שטוח או יתכנס בצורה נקייה.
• סחיפה קפיצית:"אותה הגדרה" אינה מייצרת את אותו מימד, במיוחד כאשר מאפייני הסליל משתנים.
• סדקי קצוות וסימני משטח:יצירת יתר של יציעים מוקדמים, גימור גלגול לקוי או שימון שגוי יוצר פגמים.
• החלפות איטיות:יותר מדי חיוג ניסוי וטעייה לאחר שינויי רול הורגים את התפוקה.
• גרוטאות גבוהות בתחילת/סוף הסליל:חוסר יציבות בכניסה ואפקטים של התנתקות יוצרים בזבוז שמצטבר מהר.

רוב אלו אינן "בעיות מפעיל". אלו בעיות מערכת: יישור, נוקשות, הנחייה, וכיצד הנתיב היוצר מנהל מתח.

כיצד הגדרת הטחנה הנכונה פותרת סחף ממדי

מעוצב היטבטחנת רולינג פרופיל מורכבמתמקד תחילה ביציבות, ולאחר מכן במהירות. זה בדרך כלל משפר את התוצאות באמצעות שילוב של עיצוב מבני ותצורה חכמה - בהתאם לפרופיל, טווח החומרים ודרישות הסובלנות שלך.

1) קשיחות ויישור שנשארים במקום

• מעמדים בעלי קשיחות גבוהה ומבני בסיס יציבים מסייעים במניעת מיקרו-סטייה המופיעה כשינוי ממדים.
• התאמות הניתנות לחזרה (עם מאזניים ברורים או קריאות דיגיטליות) מפחיתות את התלות ב"ידע שבטי".
• איכות מיסבים וציר עקביים מפחיתה סימני רטט על משטחים רגישים.

2) מסלול מתגבש שמנהל מתח במקום לכפות עליו

• עיצוב פרוגרסיבי מפיץ דפורמציה על פני מעמדים כדי להפחית את מתח הקצוות ואת הסיכון לסדקים.
• גיבוש מודרך ותמיכת צד נכונה יכולים למנוע פיתול לפני תחילתו.
• שימוש אסטרטגי בעמדות התמוטטות, מעברי סנפירים ושינוי גודל יכול לשפר את השליטה הסופית בגיאומטריה.

3) בקרת כניסה ומתח המגנה על 50 המטרים הראשונים

• פיתול, יישור ויישור טובים יותר מפחיתים את סט הסליל ומעניקים לטחנה "חומר מוצא" עקבי.
• הנחייה יציבה אל היציעים הראשונים משפרת את יכולת החזרה ומפחיתה גרוטאות הפעלה.
• עבור קווים ארוכים יותר, תיאום מתח או מהירות משולבים יכולים למנוע משיכה עדינה המעוותת תכונות מורכבות.

4) יישור ותיקון פוסט-טופס היכן שזה חשוב

• מיישרים מוטבעים ויחידות מתקנות עוזרות להסיר תופעות מתח שיוריות הגורמות לקשת ולגלים.
• מערכות לחתוך-לאורך עם מדידה אמינה מפחיתות את שונות האורך ומשפרות את ההרכבה במורד הזרם.

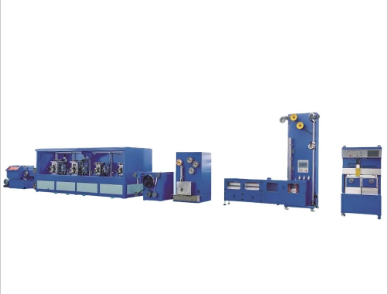

תצורת קו אופיינית ואפשרויות

קווי ייצור רבים לפרופילים מורכבים כוללים את אותו "עמוד שדרה", ואז מוסיפים אפשרויות המבוססות על יעדי סובלנות וגיאומטריית חלקים. ספקים אוהביםJiangsu Youzha Machinery Co. Ltd.תומכים בדרך כלל בעיצובי קו הניתנים להגדרה, כך שתוכל להתאים ציוד למשפחת המוצרים שלך במקום להכריח פרופיל אחד לקבוע את הכללים לכל דבר.

• טיפול ב-uncoiler + סליל:הזנה יציבה, הרחבה הידראולית אופציונלית, מכונית סליל ומנעולים בטיחותיים.
• פילוס / יישור:מפחית את זיכרון הסליל ומשפר את עקביות הכניסה.
• האכלה והדרכה:מכווני צד, טבלאות כניסה ועזרי יישור לייצוב המעמדים הראשונים.
• עמדות גיבוש:רצף מעוצב סביב הפרופיל; עשוי לכלול סטנדים מונעים/לא מונעים בהתאם לתהליך.
• תיקון מוטבע:מיישרים, בקרת פיתולים או גודל בהתאם להתנהגות הפרופיל.
• גזירה לאורכה ויציאה:חתך מעופף או עצירה-התחלה, מדידה, הערמה והגנה על משטחים מוגמרים.

רשימת בחירה עבור קונים ומהנדסים

כאשר אתה משווה בין מכונות, קל להתמקד במהירות או בספירת עמדות. עבור פרופילים מורכבים, גישה טובה יותר היא להעריך כיצד המערכת מגינה חזרתיות ומפחית התערבות.

• התאמה משפחתית לפרופיל:האם אתה יוצר חלק אחד או הרבה צורות דומות? אסטרטגיית כלים מודולרית יכולה להיות חשובה יותר מאשר מהירות גולמית.
• טווח חומרים:עובי, חוזק תפוקה, ציפויים וסימני משטח מותרים צריכים להנחות את גימור הגליל ואת גישת הגיבוש.
• יעדי סובלנות:הגדר מידות קריטיות לאיכות (גובה אוגן, רוחב רשת, פיתול למטר, גבולות חרטום) לפני ציון הטחנה.
• ציפיות למעבר:באיזו תדירות ישתנה כלי עבודה? חפש הגדרות שניתן לחזור עליהן, הפניות ברורות להתאמה וגישה יעילה.
• עומס עבודה של מפעיל:אילו התאמות צפויות במהלך ריצה יציבה? המטרה שלך היא "להגדיר ולרוץ", לא "שמרטף ומרדף".
• תוכנית איכות:אשר באילו שיטות מדידה ודגימה תשתמש (ואיך עיצוב הקו תומך בהן).
• יכולת לאחר המכירה:חידוד כלי עבודה, זמינות חלקי חילוף ותמיכה מרחוק יכולים להחליט על זמן הפעולה ארוך הטווח שלך.

נקודות כאב לעומת אמצעי נגד מעשיים

בקרת תהליכים והרגלי איכות משתלמים

הציוד חשוב, אבל המשמעת מכפילה את התוצאות. קווי הפרופיל היציבים ביותר חולקים כמה הרגלים:

• שגרת התחלה:ודא את יישור הכניסה, הנחיית מגע והגדרות עמידה ראשונה לפני מהירות הרמפה.
• מחסומי מאמר ראשון:למדוד מוקדם ממדים קריטיים לאיכות ולתעד את ההגדרות ה"טובות" הסופיות.
• עקיבות סליל:מזהה סליל יומן, עובי ומאפייני מפתח כדי שתוכל לקשר בין סחף ממדים לחומר.
• הגנה על פני השטח:הקפידו על נקיון כלי גליל, שלטו בפסולת והגן על פרופילים מוגמרים בעת יציאה/ערימה.
• אימון התואם את המציאות:למד את המפעילים מה בעצם כל התאמה משפיעה (פיתול מול חרטום מול גובה אוגן).

שיטות תחזוקה וכלים לחזרה

פרופילים מורכבים מענישים רפיון מכאני קטן. אם החזרה לפתע מחמירה, לרוב זה לא עיצוב הגליל - זה בלאי, משחק או זיהום.

• בדיקות מיסבים ויישור:תזמן בדיקות כדי לתפוס רפיון מוקדם שהופך לרטט וסימון.
• שימור כלי עבודה:אחסן גלילים כראוי, הגן על משטחים מוגמרים ותעד היסטוריית שיפוץ.
• מדריכים ומשטחי מגע:מדריכים בלויים יכולים להכניס כוחות אסימטריים היוצרים טוויסט.
• שימון וניקיון:שימון עקבי מפחית נזקי חום ונזק פני השטח; ניקיון מונע שריטות מוטבעות.
• מוכנות לחלקי חילוף:רכיבי שחיקה קריטיים בהישג יד מפחיתים את זמן ההשבתה ומונעים "תיקונים זמניים" הפוגעים באיכות.

שאלות נפוצות
