טחנת גלגול רצועת ריתוך פוטו-וולטאית

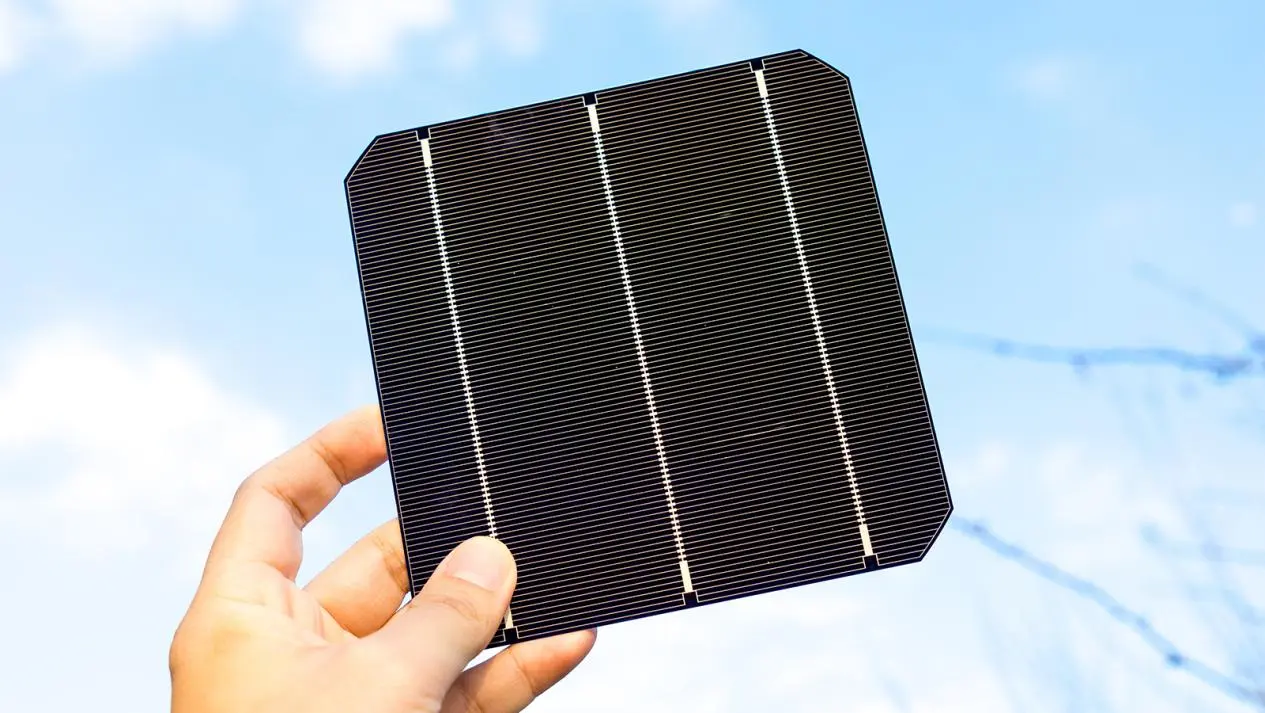

מפעל הריתוך הפוטו-וולטאי בסין המיוצר על ידי מפעל GRM Rolling Mill הוא מוצר מיוחד לחוט שטוח המשמש לחיבור תאים סולאריים במודולים פוטו-וולטאיים. הוא מורכב ממצע נחושת וציפוי פני השטח. מצע נחושת הוא בדרך כלל נחושת נטולת חמצן בטוהר גבוה או נחושת אדומה T2, עם תכולת נחושת ≥ 99.99% ומוליכות ≥ 98%. יש לו מוליכות טובה וחוזק מסוים, שיכול להבטיח העברת זרם יעילה.

שלח שאילתה

תיאור מוצר

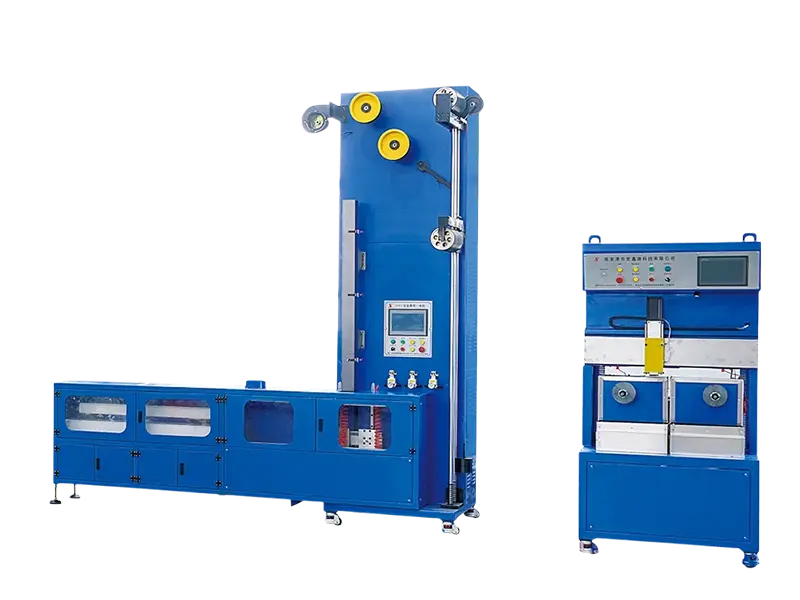

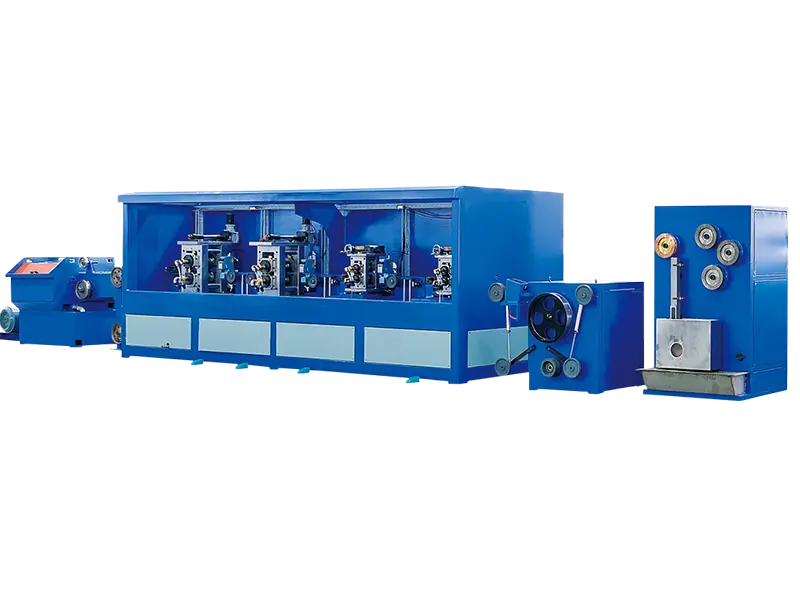

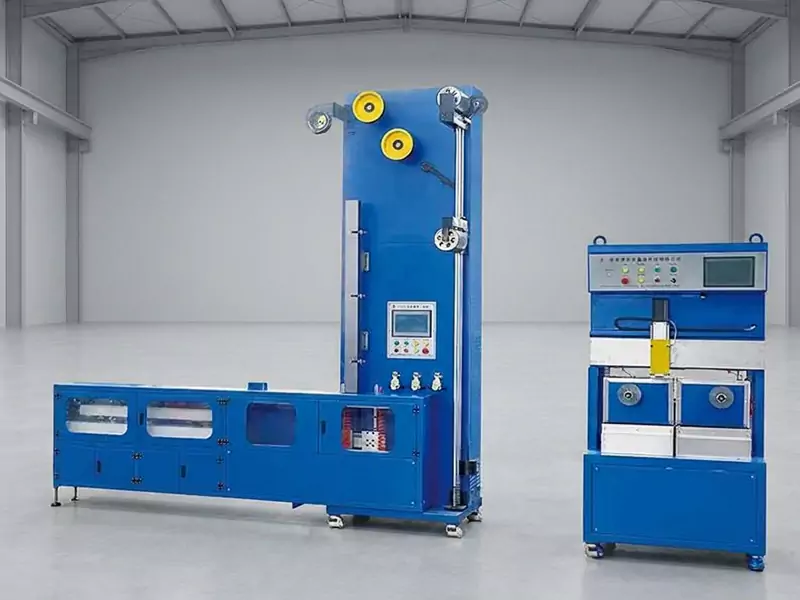

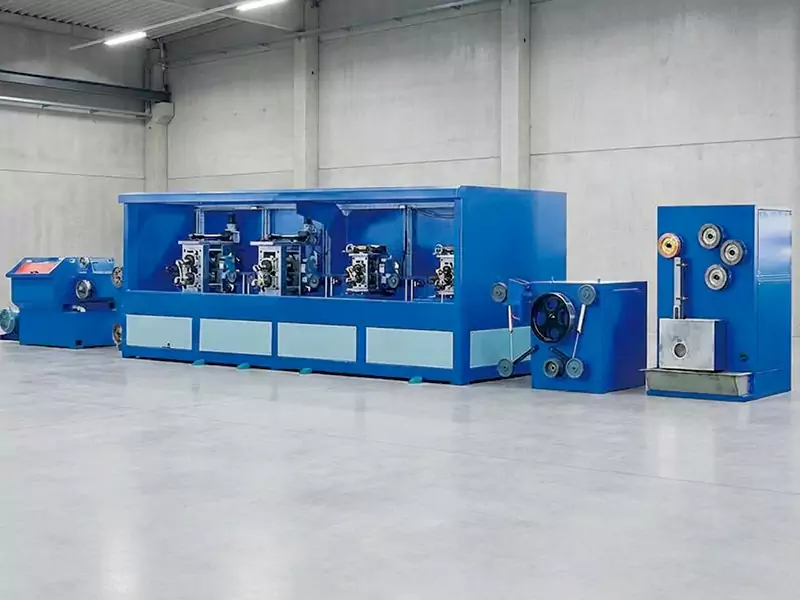

המכונה המשולבת של רצועת הריתוך הפוטו-וולטאית העמידה מספקת GRM Rolling Mill שפותחה באופן עצמאי על ידי החברה שלנו היא ציוד אינטליגנטי מתקדם שתוכנן במיוחד עבור התעשייה הפוטו-וולטאית. הוא משלב מודולי ליבה פונקציונליים כגון מערכת הנחת חוטים אוטומטית לחלוטין, גלגול דיוק רב-מעבר, בקרת מתח חכמה, חישול מתמשך וליפוף תחנות כפולות.

בתור המכונה המשולבת במהירות גבוהה ובדיוק גבוה, ציוד זה יכול לממש את הייצור המשולב בתהליך מלא מחומרי גלם נחושת של ¢ 3 מ"מ ועד למוצרים מוגמרים (רוחב 3 ~ 8 מ"מ, עובי 0.2 ~ 0.45 מ"מ), עם מהירות פעולה מקסימלית של 250 מ' לדקה, התואמת באופן מושלם לדרישות המחמירות של מודולים וולטאטיים בקנה מידה גבוה ויעילות גבוהה של מודולים וולטאטיים גבוהים. יציבות גבוהה.

זרימת תהליך אופיינית

1. תהליך גלגול תיל שטוח (ישים למכונה משולבת סרט ריתוך פוטו-וולטאי-סרט קמור)

חוט משתלם - שרטוט חוטים רב-מצבי - קלנדר מדויק - זיהוי ובקרה מקוונים - ציור במצב יחיד - הפשטת CNC - פחחות במהירות גבוהה - חישול מתמשך (הגנה על חנקן) - פיתול מתח קבוע

פרמטרים טכניים

מוצרי סרט PV	פָּרָמֶטֶר	תַעֲשִׂיָה תֶקֶן	חברה אחרת	GRM
Interconnect PV סטנדרטי סֶרֶט	עובי ציפוי	±5 מיקרומטר	25±5 מיקרומטר	25±3 מיקרומטר
	עובי המוצר המוגמר	20.01 מ"מ	20.015 מ"מ	20.01 מ"מ
	רוחב המוצר המוגמר	±0.05 מ"מ	±0.05 מ"מ	±0.05 מ"מ
	חוזק מתיחה	≥110Mpa	≥150Mpa	≥170Mpa
	הַאֲרָכָה	≥15%	≥25%	≥25%
	חוזק תפוקה	≤70Mpa	≤70Mpa	62.68Mpa
	כיפוף מגל	≤5 מ"מ/מ"ר	≤4 מ"מ/מ"ר	≤4 מ"מ/מ"ר
	הִתנַגְדוּת סְגוּלִית	0.30Ω* mm/m 0.30Ω*	0.02-0.023Ωmm/m 0.02-0.023Ω	0.0230 Ωmm/m 0.0230Ω
	התנגדות להזדקנות	-	-	DH2000

יתרונות טכניים

דיוק גבוה: סובלנות עובי של ±0.01 מ"מ, התאמה לסטנדרטים המחמירים של פסי ריתוך פוטו-וולטאיים

יעילות גבוהה: 250 מ'/דקה גלגול מהיר ואיכותי באיכות גבוהה מסופקת טחנת גלגול רצועת ריתוך פוטו-וולטאית

התאמה רב-חומרית: תואם לנחושת, סגסוגת אלומיניום וכו', מדרגיות חזקה

חספוס פני השטח Ra≤0.2μm (הפחתת הסיכון לסדיקה של הסוללה)

יישומים אופייניים:

• שדה פוטו-וולטאי: ייצור המוני של סרטי ריתוך פוטו-וולטאיים ופסים כדי לסייע לרכיבים להוביל חשמל ביעילות.

• עיבוד מותאם אישית של פסים בעלי צורה מיוחדת (חתך משולש/טרפז)

• תעשייה אלקטרונית: עיבוד תיל שטוח ברמת דיוק גבוהה, מתאים לשנאים, משרנים ורכיבים נוספים

עיצוב מותאם אישית ושירות לאחר המכירה

• שירות מותאם: ניתן להתאים פרמטרים כמו מספר מעברים, חומר התבנית ומהירות השרטוט בהתאם לצרכים הספציפיים של הלקוחות.

• שדרוג ציוד: תמיכה בהוספת מודולי מעבר בשלב מאוחר יותר כדי לענות על הצרכים של הרחבת קיבולת או שדרוג תהליך.

• עלות תחזוקה: ככל שמעברים רבים יותר, עלויות העובש והתחזוקה גבוהות יותר, אך היעילות של עיבוד בודד משתפרת משמעותית. מומלץ לעשות בחירה סבירה לפי סולם הייצור.

ברוכים הבאים ליצור איתנו קשר ולקבל מידע נוסף על מכבש רצועות ריתוך פוטו-וולטאיות!
